工作原理：

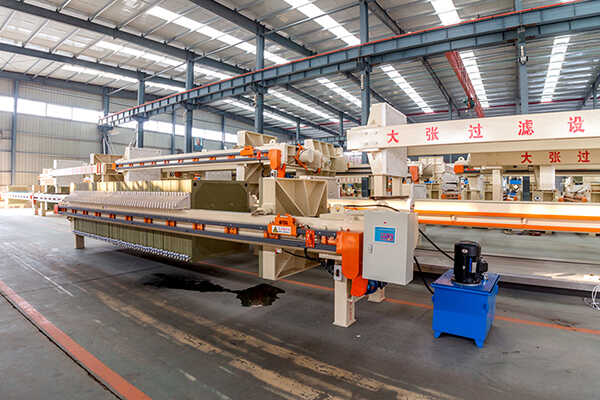

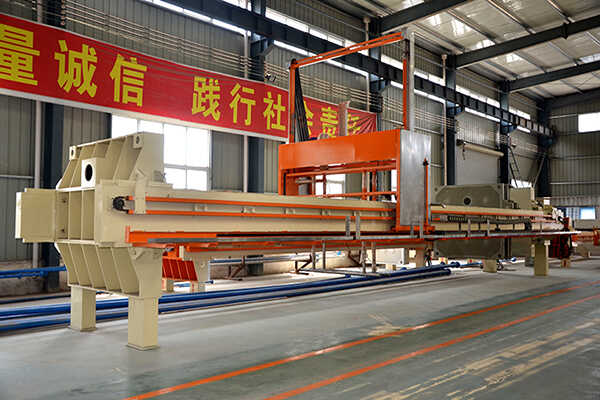

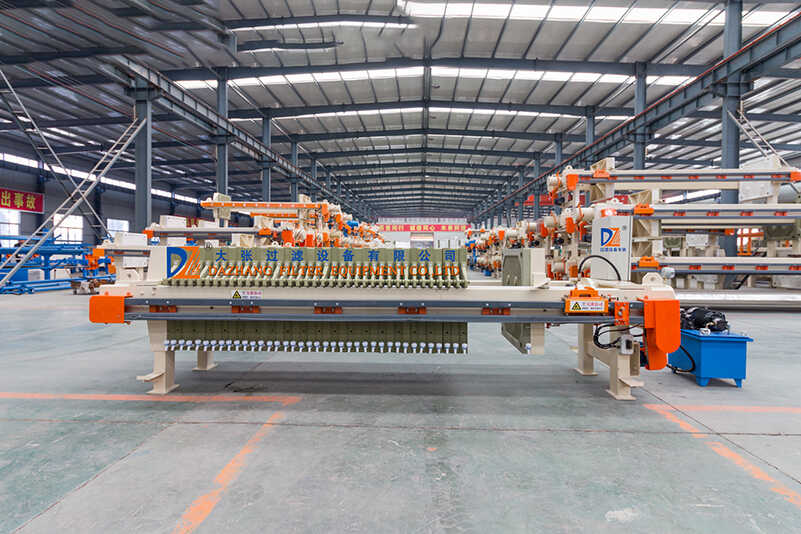

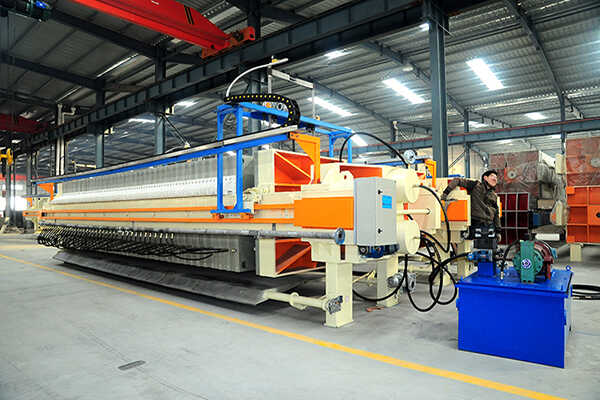

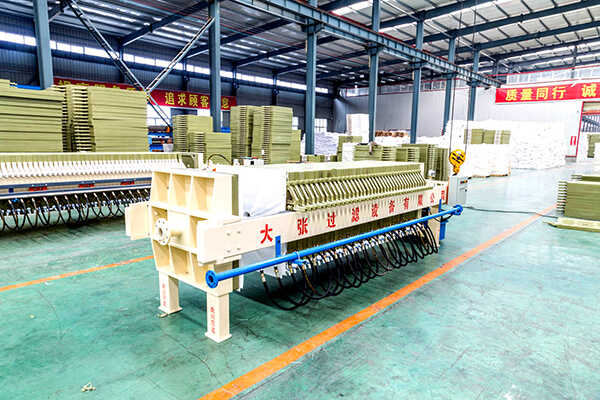

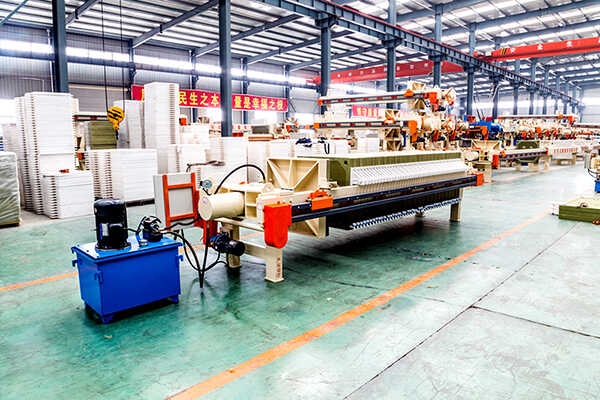

1、压滤机由机架、滤板、压紧系统（手动、机械、液压三种形式）和电气控制柜组成。
2、机架部分起支撑压紧装置和滤板的作用，由机座、压紧板、止推板和主梁组成。
3、滤板安装在压紧板和止推板之间的主梁上，其间夹着滤布。
4、工作时，有压紧装置（油缸活塞杆或丝杠）推动压紧板，将位于压紧板和止推板之间的滤板和滤布压紧，被压紧的滤板与滤板之间就形成了滤室，由料泵压入的物料从止推板进料孔进入各个滤室，固体颗粒被截留在滤室内，并形成滤饼，液体则透过滤饼和滤布由出液孔排出机体外。若需要对滤饼进行洗涤，可用尾板上的洗液口通过洗涤水对滤饼进行洗涤。若需将滤饼吹干，可由洗液口通入压缩空气，将滤饼吹干。
5、压滤机的液流形式分为明流，暗流。明流是指滤液从每块滤板的出液孔直接排出机外；暗流是指各块滤板的滤液汇合起来由出液孔道排出机外。

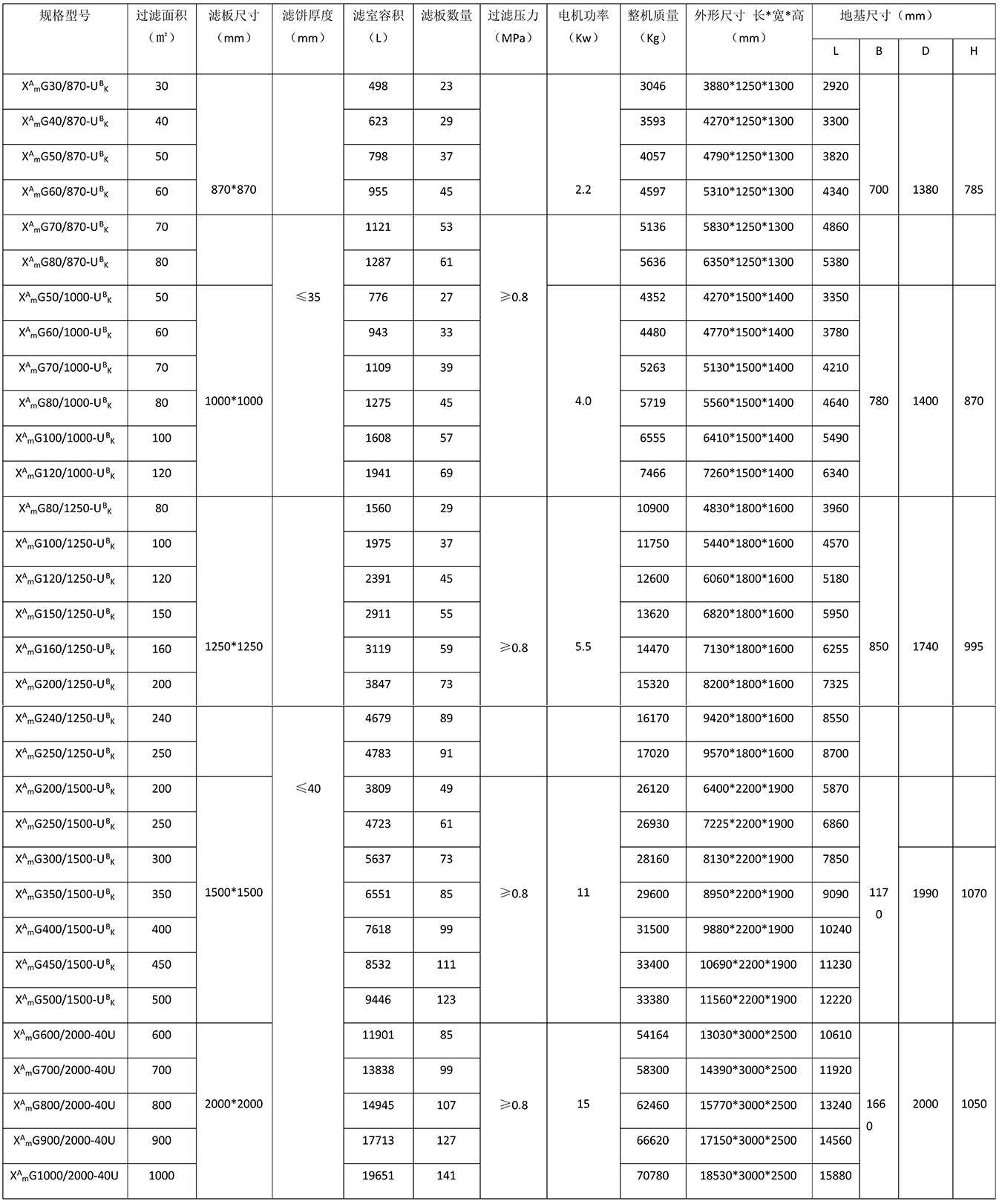

详细参数：
